Пристрій для виставлення ножів Titan

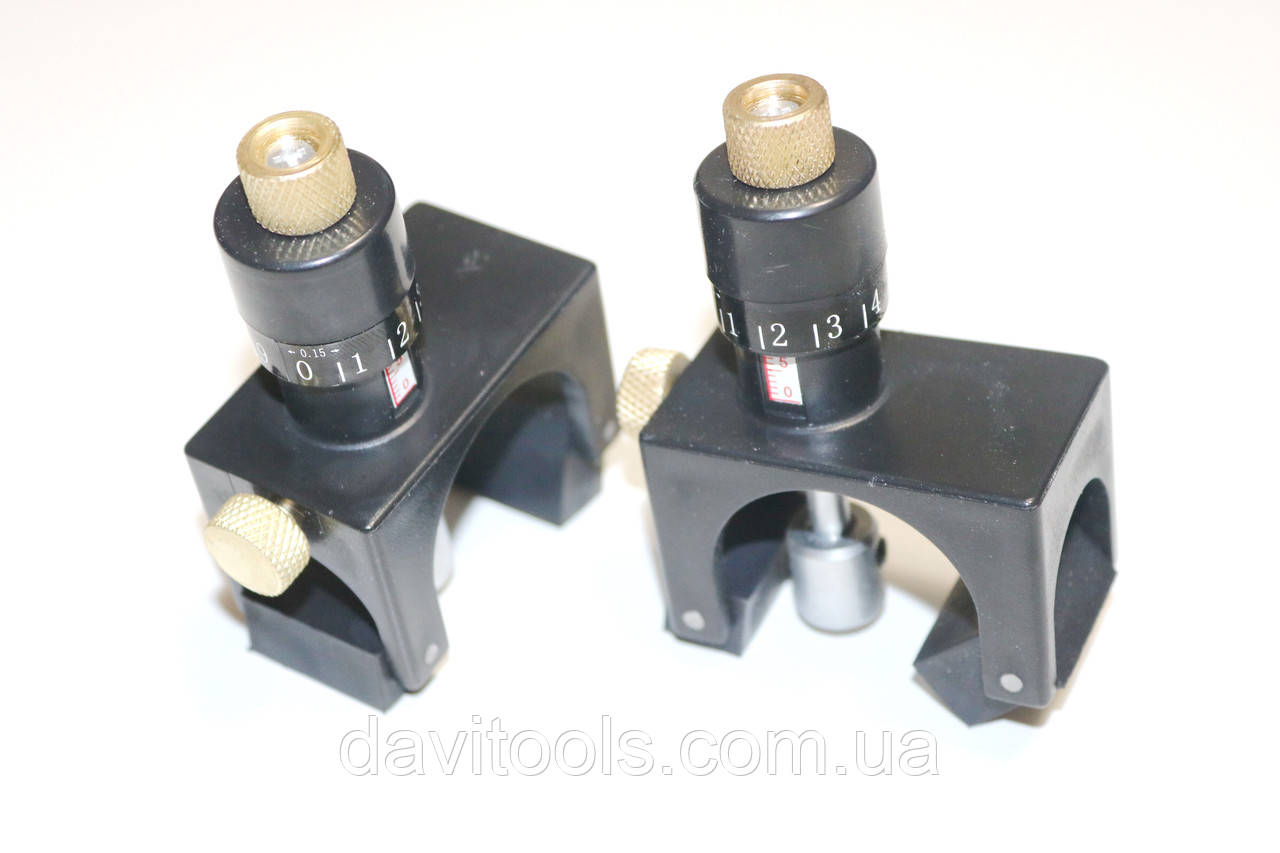

Пристрій для виставлення ножів Titan Germany

Забезпечує бездоганне вирівнювання при установці фугувальних ножів, завдяки високій точності регулювання.

Швидкість використання засобів істотно скорочує витрати часу на переустановку ножів.

Двухмагнитные опори надійно позиціонують пристосування на сталевих корпусах інструменту.

Пристрої поставляються в дерев'яній коробці.

Є 3 методи монтажу пристосувань для установки ножів:
1. Установка на корпусі інструменту: фрези фуговальні, ножові вали фугувальних, рейсмусових і комбінованих верстатів і так далі, з регулюванням по вихідному ножу.
2. Установка на корпусі інструмента: підйом або регулювання із застосуванням каліброваної підкладки.
3. Установка безпосередньо на столі стругального верстата і корпусі інструменту: регулювання по вихідному ножу, що забезпечує бездоганне вирівнювання навіть у разі зносу столу стругального верстата.

УСТАНОВКА НА КОРПУСІ ІНСТРУМЕНТА
Регулювання по вихідному ножу. Для ідентичного регулювання всіх ножів необхідно позиціонувати ліву магнітну опору безпосередньо за задньою гранню ножа. У всіх інших випадках, відзначати на корпусі інструмента те ж положення монтажу лівої магнітної опори.

1. Керамічний намагнічений упор.

2. Двухмагнитные опори.

3. Гвинт стопорний.

УСТАНОВКА НА КОРПУСІ ІНСТРУМЕНТА
Підйом або регулювання щодо корпусу інструменту за допомогою калібру. Упор фіксується за подложенному калібру, товщина якого відповідає власного вильоту ножа.
